ＶＲＣ型　矯正装置

特徴 ＶＲＣ型はＶＲＳ型をベースにワンタッチで矯正のセットアップが出来る設計です。 レバーをリリースする事により　一度設定した矯正量を再現できます。 また、トラベリングローラーが同時に動くので　段取り変えなどがあるケースに最適です。

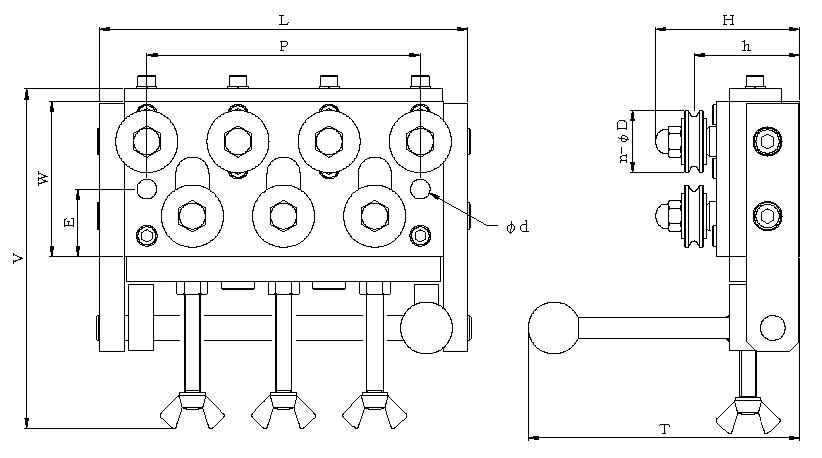

ＶＲＣ型　矯正装置　寸法表 型 式 ｎ-Ｄ Ｌ Ｖ Ｗ Ｈ ｈ Ｔ Ｐ Ｅ φｄ 矯正線径 定 価 VRC1305-□ 5-13 60 92〜105 50 36 26 78.5 48 21 6 (0.3) (0.5) - VRC1307-□ 7-13 93 72 - VRC1309-□ 9-13 117 96 - VRC1311-□ 11-13 141 120 - VRC2005-□ 5-20 98 122〜137 65 56.5 42 107 64 27.5 7 (0.5) (1.0) (1.5) (2.0) - VRC2007-□ 7-20 130 96 - VRC2009-□ 9-20 162 128 - VRC2011-□ 11-20 194 160 - VRC3005-□ 5-30 134 151〜169 75 69.5 51 127 88 32.5 9.5 (2.0) (3.0) (4.0) - VRC3007-□ 7-30 178 132 - VRC3009-□ 9-30 222 176 - VRC3011-□ 11-30 266 220 - ※ご注文の際は、『型式』の『□』に矯正線径を入れて　ご注文ください。 ※矯正装置には　全て当社Ｖ型ローラー（焼入れＨＲＣ６０°）を使用しています。 ※標準以外の異なる線径も承りますので　お気軽にご相談ください。 ※型式をクリックすると外観図面が閲覧出来ます。
